- einfache Verarbeitung
- für die rationelle Erstellung von Laibungen
- maßgenaue Fertigung
- schlagregendicht von mind. 600 Pa
- maßgenauer, verarbeitungsfertiger Dämmkeil mit Vlieskaschierung
- Lösung unabhängig vom Fensterbanksystem
- universell einsetzbar
- einfache, schnelle und sichere Verarbeitung
- nachträglicher Einbau möglich
- wärmebrückenreduzierte Fremdmontage von Anbauteilen
- allg. bauaufsichtlich zugelassen bzw. mit Prüfbericht
- kraftschlüssige, sichere Montage
- einfache und schnelle Verarbeitung
- sauberes Erscheinungsbild nach Fertigstellung durch integrierte Putzkante
- integrierter Klebestreifen zum einfachen Abkleben des Fensters mit Fensterfolie
- einfache, schnelle und sichere Verarbeitung
- schlagregendichter Anschluss
- Struktur der Endoberfläche: putzähnlich
Raffstorekasten
Vorgefertigtes Element zur exakten und rationellen Erstellung des Sturzes beim Einsatz von Verschattungsanlagen
Technische Daten
- Form: L-förmiger (Schürzenelement) oder U-förmiger Kasten (mit Dämmung zur Mauerwerksseite)
- Material: Polystyrol oder Mineralwolle mit Vlieskaschierung
- integrierte Alu-Befestigungsschiene zur Aufnahme der Verschattungsanlage
- optional: Integration einer luftdichten Elektrodose
- eingearbeitetes Tropfkantenprofil mit Gewebe zur Erstellung von sauberen Putzabschlüssen
Nutzen
- verarbeitungsfertige Gesamtlösung zur Befestigung von Verschattungsanlagen
- schnelles und rationelles Arbeiten durch Fertigung in flexiblen Maßen passend zur Einbausituation
- saubere Optik durch sichere zum Wärmedämmverbundsystem passende Elemente
- integrierte, für andere Gewerke nutzbare, Befestigungslösung ohne aufwendige Konstruktionen aus Metall, Holz oder Leichtbauplatten
- einfache Lösung für Ecksituationen und Reihungen bei Fensterbändern
Zubehör
- Capatect Fugendichtband Typ 2D 054
- Capatect Raffstore Verbindungswinkel 678/08
- Capatect Raffstore Elektrodose 678/15

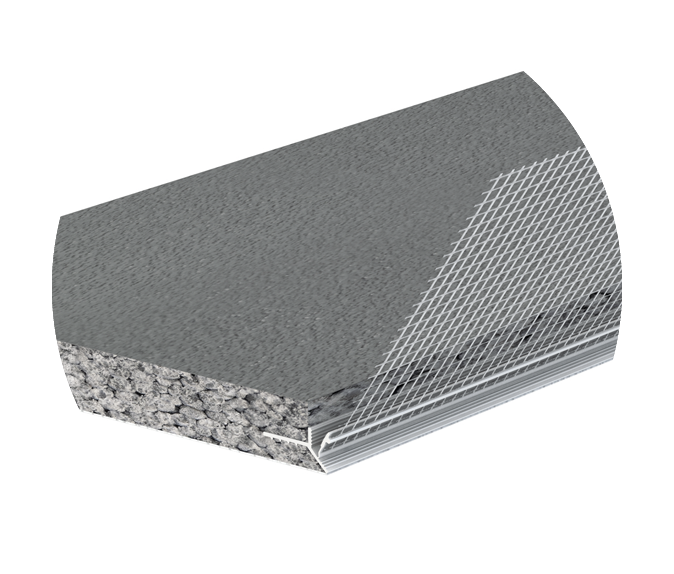

Laibungsplatte
Element bestehend aus einer Dämmplatte mit beidseitig fein strukturierter Kaschierung aus beschichtetem Glasfaservlies und integriertem Gewebeeckprofil zur vereinfachten und rationellen Laibungsausbildung von Fenstern und Türen
Technische Daten
- Länge: bis 3 m
- Tiefe: bis 600 mm
- Plattendicke: 12,5, 20 und 30 mm
- Schlagregendichte Anschlussprofile
- Wärmeleitfähigkeit: EPS 031 und Mineralwolle 040
Nutzen
- saubere, verarbeitungsfertige Lösung zur Laibungsausbildung
- exakter und schneller Einbau
- effektive Zeit- und Kostenersparnis
- maßgenaue Fertigung und Erstellung von Sonderlösungen
Zubehör
- schlagregendichtes Capatect Anschlussprofil Laibungsplatte 062 je Plattendicke
- schlagregendichtes Capatect Anschlussprofil Laibungsplatte Comfort 062 mit hoher Bewegungsaufnahme bei allen Plattendicken
- Capatect Fugenmasse MS
- Capatect EcoFix 055/02

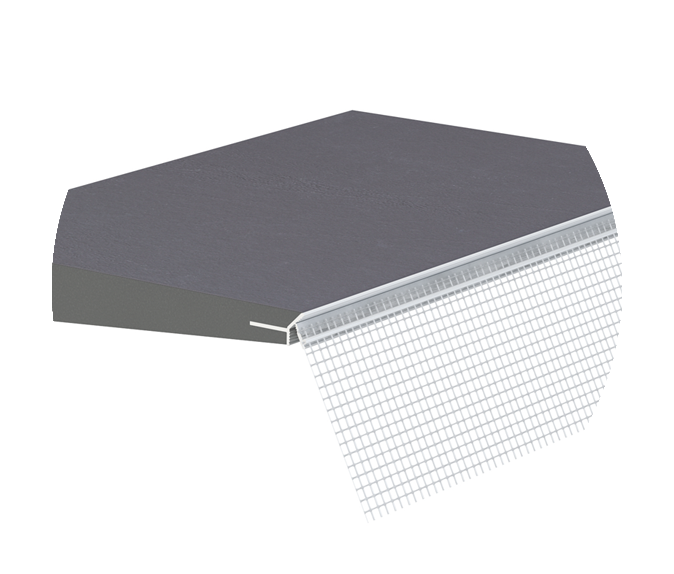

Zweite Dichtebene
Erfolgt ein nachträglicher Einbau der Fensterbank oder werden nicht dichtigkeitsgeprüfte Fensterbanksysteme verwendet, muss eine Alternativabdichtung in Form einer zusätzlichen Dichtebene unter der Fensterbank und ihrer Komponenten Verwendung finden.
Nutzen
- schlagregendichte zusätzliche Dichtebene von mind. 600 Pa
- maßgenauer, verarbeitungsfertiger Dämmkeil mit Vlieskaschierung
- Lösung unabhängig vom Fensterbanksystem
- effiziente und einfache Bestandteile
Bestandteile und deren Eigenschaften
Capatect Fensterbank Keilplatte 063
XPS-Dämmstoffkeil mit 5° Neigung, speziell beschichteter Vlieskaschierung und integriertem Gewebeeckprofil zur Ausbildung einer zusätzlichen Dichtebene unter der Fensterbank. (geprüfte wasserdichte Oberfläche)
Capatect Fensteranschlussfolie 689/10 bis 12
Schlagregendichte Folie mit Spezial-Selbstklebestreifen auf der Folienunterseite und aufgehend zum Fensterrahmen zur Erstellung der Anschlüsse einer Dichtebene unterhalb der Fensterbank.
Capatect Fensterecke konkav 689/13
Vorgeformte, schlagregendichte Ecke zur Erstellung der Eckanschlüsse einer Dichtebene unterhalb der Fensterbank.
Capatect Kleber SP 25 689/17
Elastischer Kleber- und Dichtstoff zur Befestigung der Capatect Fensteranschlussfolie 689/10 bis 12 und Capatect Fensterecke konkav 689/13 zur Erstellung der Anschlüsse einer Dichtebene unterhalb der Fensterbank.

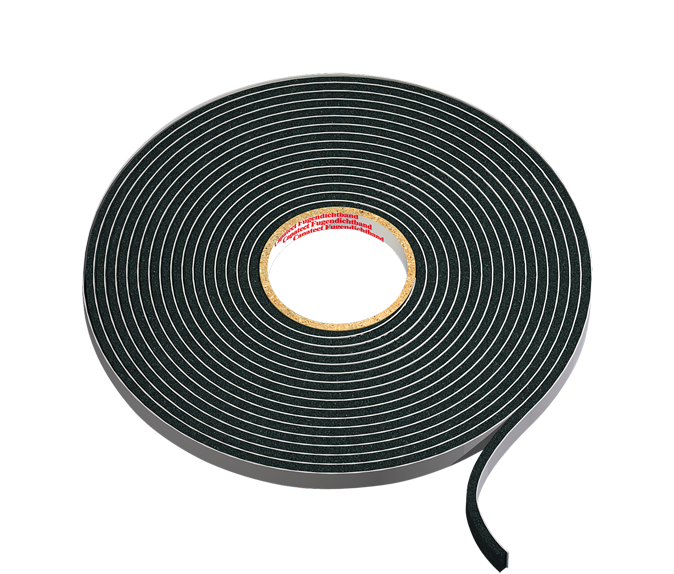

Fugendichtband
Komprimiertes Dichtband zur Abdichtung von Anschlüssen und Dehnfugen im Wärmedämmverbundsystem
Technische Daten
- Beanspruchungsgruppe BG1 nach DIN 18542
- mind. 600 Pa Schlagregendichtigkeit
- Witterungs- und UV-Beständigkeit
- diffusionsoffen und winddicht
Nutzen
- universell einsetzbar
- einfache, schnelle und sichere Verarbeitung
- nachträglicher Einbau möglich
Capatect Fugendichtbänder
- komprimierter Polyurethan-Weichschaumstoff
- Zur Abdichtung von Anschlüssen oder angrenzenden Bauteilen
z.B. Fensterbänke, Dach oder Attika oder Dehnfugen - Beanspruchungsgruppe BG1 nach DIN 18542
- Schlagregendicht ≥ 600 Pa nach DIN 18542
innerhalb des definierten Einsatzbereiches und bei maximal zulässiger Fugenbreite - Brandverhalten B1 nach DIN 4102
(zwischen massiven mineralischen Bauteilen) - Witterungs- und UV-beständig
- Dichtigkeit im Fugenkreuz ≥ 600 Pa
- Flexibel und selbstklebend
- Diffusionsoffen und winddicht
Fugendichtbänder-Sortiment nach Fugendimensionierung je Einbausituation

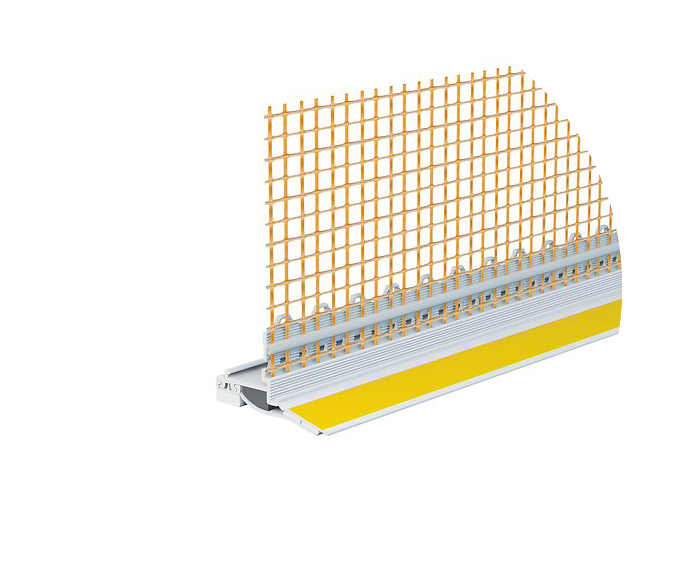

Anputzleiste
Capatect
Anputzleiste Supreme 662
- 2-teilige Anputzleiste für Fenster und Türen für extreme Fugenbewegungen durch 3-dimensionale Bewegungsaufnahme
- Leistungsspektrum: Zug: bis ca. 5 mm, Druck: bis ca. 2 mm, Scherbewegung in Fensterebene: +/- 3,2 mm
- Integriertes Fugendichtband für sehr hohe Bewegungsaufnahme und Dichtigkeit
- Schlagregendicht nach DIN EN 1027
- Keine Begrenzung der Fensterrahmenschenkellange notwendig
- Stoß-, Eck- und Endverbinder für dichte und sichere Stoßausbildung
- Einbau dämmstoffbündig durch Ausklinken des Dämmstoffs
- Einsatz bei allen Fensterlagen
Capatect
3D-Anputzleiste 659
- 2-teilige Anputzleiste für Fenster und Türen für große Fugenbewegungen durch 3-dimensionale Bewegungsaufnahme
- Leistungsspektrum: Zug: bis ca. 3 mm, Druck: bis ca. 1 mm, Scherbewegung in Fensterebene: 7 mm
- Hohe Bewegungsaufnahme und Dichtigkeit durch 2-Teiligkeit der Leiste
- Schlagregendicht nach DIN EN 1027
- Keine Begrenzung der Fensterrahmenschenkellange notwendig
- Sichere Stoßausbildung durch Steckmontage
- Einbau dämmstoffbündig durch Ausklinken des Dämmstoffs
- Einsatz in den Fensterlagen: Rohbau mit Laibungstiefe, rohbau- oder altputzbündig
Capatect
Anputzleiste 3D Mini 646
- 2-teilige Anputzleiste für Fenster und Türen für große Fugenbewegungen durch 3-dimensionale Bewegungsaufnahme
- Leistungsspektrum: Zug: bis ca. 2 mm, Druck: bis ca. 2 mm, Scherbewegung in Fensterebene: +/- 5 mm
- Mittlere Bewegungsaufnahme und Dichtigkeit durch 2-Teiligkeit der Leiste
- Schlagregendicht nach DIN EN 1027
- Keine Begrenzung der Fensterrahmenschenkellange notwendig
- Sichere Stoßausbildung durch Steckmontage
- Einbau vor dem Dämmstoff
- Einsatz in den Fensterlagen: Rohbau mit Laibungstiefe, rohbau- oder altputzbündig
Capatect
Anputzprofil Laibung 694
- 1-teilige Anputzleiste für Fenster und Türen für geringe Fugenbewegungen
- Leistungsspektrum: Zug: bis ca. 0,5 mm, Druck: bis ca. 0,5 mm
- Geringe Bewegungsaufnahme
- Schlagregendicht nach DIN EN 1027
- Laibungsanschlüsse mit Rahmenschenkellange < 4 m
- Stoßausbildung mit Capatect Fugenmasse MS
- Einbau dämmstoffbündig durch Ausklinken des Dämmstoffs
- Einsatz in den Fensterlagen: Rohbau mit Laibungstiefe, rohbau- oder altputzbündig
Capatect
Rollladenanschlussprofil 648
- 1-teilige Anputzleiste für Fenster und Türen mit seitlicher Anschlusssituation, z.B. Vorbaurollladen oder Rollladenführungsschienen
- Leistungsspektrum: Zug: bis ca. 1,5 mm, Druck: bis ca. 1,5 mm
- Professionelle Laibungsarmierung bei Spezialanwendungen mit seitlichem Anschluss
- Bewegungsaufnahme und Dichtigkeit durch integrierte Dichtschlaufe
- Schlagregendicht nach DIN EN 1027
- Stoßausbildung mit Capatect Fugenmasse MS
- Einbau zwischen Dämmstoff und Fensterrahmen bzw. Rollladenführungsschiene
Anputzleisten nach Lage des Fensters und Fugenbewegung je Einbausituation
Richtige Auswahl der Anputzleiste
- Capatect Anputzleiste Supreme 662
- Capatect 3D-Anputzleiste 659
- Capatect Anputzleiste 3D Mini 646
- Capatect Anputzprofil Laibung 694
Schubweiche Dämmstoffe:
- Elastifizierte EPS-Dämmstoffe, Mineralwolle-Dämmplatten Typ WAP-zg, Hanf
- Resol-Hartschaum wird ebenfalls in diese Gruppe eingeordnet
Schubsteife Dämmstoffe:
- Alle anderen zulässigen Dämmstoffe, z.B. Polystyrol, Mineralwolle Typ WAP-zh, Polyurethan
Rohbaulaibungen mit einer Tiefe kleiner 80 mm wirken nicht verformungsbehindernd und sind damit der Anwendungssituation der rohbaubündigen Fensterlage gleichzusetzen.

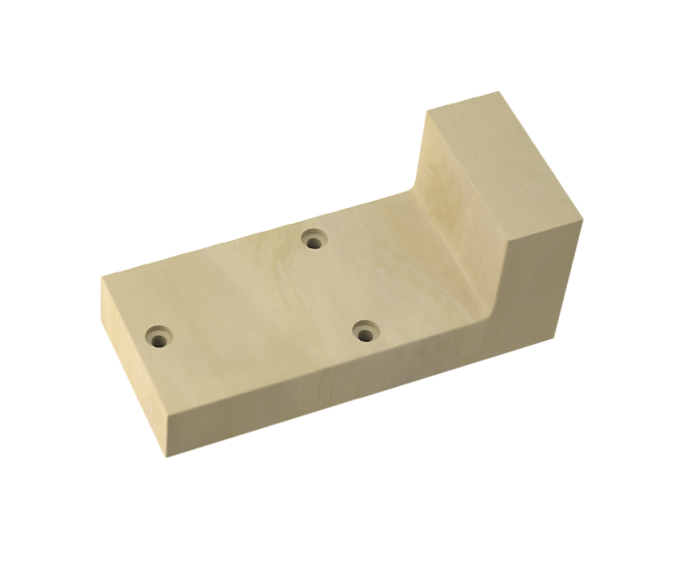

Capatect Tragwinkel G 066
für geplante Befestigungen
Montageelement bestehend aus einem Tragwinkel aus Polyurethan-Hartschaum und einer Gewindemuffe aus Stahl für die geplante Befestigung von schweren Lasten in Capatect Fassadensystemen aus z.B. EPS oder Mineralwolle auf z.B. Leichtsteinmauerwerk, Betonmauerwerk oder Vollsteinmauerwerk verwendet.
Technische Daten
- Elementdicken: 80-300 mm
- Breite: 280 mm
- Höhe: 120 mm
- inkl. Rampa-Muffe
Nutzen
wärmebrückenreduzierte Befestigung von Anbauteilen wie z.B.:
- Französische Balkone
- Geländer
- Klappläden (Klobenbefestigung)
- Schiebeläden
Allgemeine bauaufsichtliche Zulassung Z-10.9-541
Zubehör
- Capatect Befestigungsset Tragwinkel T 066/301 für schwere Lasten
- Capatect Befestigungsset Tragwinkel NT 066/302 für geringe Lasten
Capatect Montage-Dart-Set 675
für ungeplante Befestigungen
Das Capatect Montage-Dart-Set 675 wird zur konstruktiven, nachträglichen Befestigung von leichten bis mittelschweren Anbauteilen z.B. Fallrohrschellen, Schilder und Werbetafeln, Klappladenarretierung und Lampen, etc. in Capatect Fassadensystemen aus z.B. EPS oder Mineralwolle auf z.B. Leichtsteinmauerwerk, Betonmauerwerk oder Vollsteinmauerwerk verwendet.
Technische Daten
- Länge: 80-280 mm
- Schaftdurchmesser: 8 mm
- Verankerungstiefe: 70 mm
- Chi-Wert: 0,002 W/K
Nutzen
- schnelle und einfache Montage
- durch Verankerung im Untergrund hohe Tragfähigkeit
- reduzierte Wärmebrückenwirkung durch thermische Entkopplung
- schlagregendichte Abdichtung gegen die Putzschale durch hochwertige EPDM-Dichtung
- Befestigung der Anbauteile erfolgt durch handelsübliche Stock- oder Grobgewindeschrauben
Zubehör
- Capatect Fugenmasse MS

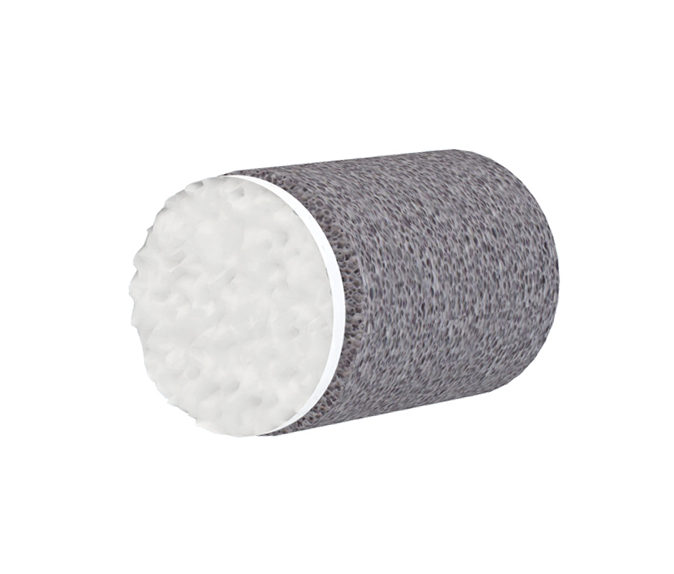

Gerüstankerstopfen
Sicherer und schneller Verschluss des Gerüstloches durch einen Stopfen aus imprägniertem PU-Weichschaum und Herstellung einer strukturierten und streichbaren Oberfläche in Putzoptik durch integrierte Abdeckkappe. Mit Hilfe des Capatect Gerüstanker-Fräsers 676 wird die Putzoberfläche zur Aufnahme der Abdeckkappe vorbereitet.
Technische Daten
- Geeignet für Lochdurchmesser bis 17 mm
- Unkomprimierter Dichtstoff: Ø 28 mm
- Kunststoffkappe in Putzstruktur: Ø 30 mm
- Länge inkl. Abdeckkappe: 48 mm
- Länge Fräser: 145 mm mit auswechselbaren V2A-Edelstahleinsätzen
Nutzen
- Abdeckung des Gerüstloches mit einer putzähnlichen Struktur
- einfache und schnelle Verarbeitung
- langsam in der Fugenbreite expandierend
- schlagregendicht
- gute UV-, Witterungs- und Alterungsbeständigkeit
- wasserdampfdiffusionsoffen
- winddicht
Zubehör
Putzträgerplatte
Mineralische, nichtbrennbare Leichtbauplatte aus Blähglasgranulat mit beidseitigem Glasfasergewebe zur Außenwandbekleidung, für Sonderkonstruktionen wie z.B. Überbrückung von Verschattungsanlagen.
Technische Daten
- Stärke: 18 mm
- Maße: 1200 mm x 800 mm
- Gewicht: ca. 9 kg/m²
- Wärmeleitfähigkeit 0,12 W/(mK)
Nutzen
- leicht zuschneidbar und bohrbar
- Beidseitig gewebearmiert
- geringes Gewicht
- Nichtbrennbar: Brandverhalten A2-s1, d0
- frostbeständig
Zubehör
Capatect Abschlussaufsteckprofil 664/01 (18 mm)
Kunststoffprofil für den unteren Abschluss der Capatect Putzträgerplatte 091 bei der Überbrückung von Verschattungsanlagen
- sauberer Abschluss durch Profilgeometrie mit Tropfkante
- optisch ansprechende Kantenausbildung
- leichte und schnelle Verarbeitung
Capatect Aluminium L-Profil 092 25/40 mm
Aluminiumwinkel für den unteren Abschluss der Capatect Putzträgerplatte 091 bei der Überbrückung von Verschattungsanlagen
- stabiler Abschluss
- optisch ansprechende Kantenausbildung
- Schenkellänge: 25 x 40 mm
Capatect Plattenniet 093
Aluminium-Stahl-Niet zur Befestigung der Capatect Putzträgerplatte 091 auf Aluminium-Unterkonstruktionen bei z.B. Verschattungsanlagen
- Blindniete Aluminium/Stahl
- Kopfform: Großkopf
- Ø Nietdorn: 2,7 mm
- Ø Niet: 5 mm
Capatect Plattenschraube 094
Edelstahl-Bohrschraube zur Befestigung der Capatect Putzträgerplatte 091 auf Aluminium-Unterkonstruktionen bei z.B. Verschattungsanlagen
- Senkkopf Torx T25
- Edelstahl A2
- Ø Bohrer: 5 mm
- Größe: 6,3 x 25 mm
